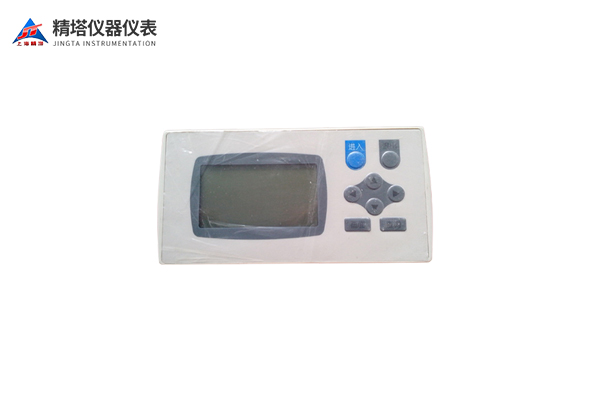

XSR20型多功能流量積算儀，可適用于任意具有標準信號輸出的流量測量場所。同一臺儀表，在不同場所根據不同的需求，可配用不同類型的流量傳感器（或變送器）、壓力變送器和溫度傳感器（或變送器）對不同的流體進行高精度流量檢測跟蹤，也可只配用流量傳感器（或變送器）對不同的流體進行檢測。

該型儀表可配用的流量傳感器（或變送器）有：渦街流量傳感器、差壓式流量變送器；可配用的壓力變送器主要有：DDZ—Ⅱ、Ⅲ型、電容式、應變硅式等系列壓力變送器；可配用的溫度傳感器（或變送器）主要有：Pt100，Ⅱ、Ⅲ型溫度變送器等。可測量的流體主要有：過熱蒸汽、干飽和蒸汽、壓縮空氣、天然氣、煤制氣、低壓氣體、水等。

XSR20型多功能流量積算儀，優選美國WINBOND公司的W78E58B系列單片機，并配用先進的外圍接口器件組合設計而成，該積算儀采用高速高精度數據處理、全自動線性修正補償、程序掉電保護、多層用戶界面等技術，使儀表具有運行穩定可靠、抗干擾能力強、顯示功能多，精度高、操作簡單、易學易用、通用性良好等顯著優點。

XSR20型多功能流量積算儀，可根據不同的流體自動顯示出瞬時質量流量（或瞬時標準體積流量或瞬時工況體積流量）、質量流量總累積（或標準體積流量總累積或工況體積總累積）、流體的溫度、壓力、密度、差壓值（或脈沖頻率）。對過熱蒸汽、飽和蒸汽，還可以顯示出瞬時熱量流量、熱量流量總累積。另外，還具有年月日、時分秒、工作時間累積、報警顯示等特殊顯示功能。

主要性能指標：

輸入信號：流量信號

脈沖信號：脈沖高電平≥3.5V低電平≤1V（來自渦街流量傳感器）輸入阻抗≥1KΩ

電流信號：0~10mA或4~20mA標準電流信號（來自差壓變送器）

壓力信號：

電流信號：0~10mA或4~20mA標準電流信號（來自壓力變送器）

輸入阻抗≥150Ω

溫度信號：

電阻信號：熱電阻Pt三線制引線電阻補償，引線電阻≤5Ω

電流信號：0~10mA或4~20mA標準電流信號（來自溫度變送器）

輸入阻抗≥150Ω 輸出信號

流量模擬信號：瞬時流量的大小轉變?yōu)榕c最大流量成比例的0~10mA或4~20mA標準電流輸出。

顯示信號：

溫 度（代表符號為C）：四位數，準確度優于0.5%

顯示范圍：0.0~500.0小數點固定，單位：攝氏溫度（℃）

壓 力（代表符號為P）：四位數，準確度優于0.5%

顯示范圍：0.000~5000小數點浮動，單位：Mpa（表壓）

密 度（代表符號d）：四位數，數據來源：GB2624—81

顯示范圍：0.000~5000小數點浮動，單位：千克每立方米（kg/m3）

差壓值（或脈沖頻率）（代表符號為F）：四位數，準確率優于0.5%

顯示范圍：0.000~5000小數點浮動，單位：差壓同變送器單位，脈沖頻率為赫茲（Hz）

瞬時流量（代表符號為A）：四位數，準確度優于0.5%

顯示范圍：0.000~5000小數點浮動，單位：質量流量為噸每小時（t/h）

體積流量為標準立方米每小時（Nm3/h）

流量累積（無代表符號）：六位數，準確度優于0.5%

顯示范圍：0.0000~999999小數點浮動，單位：質量流量為噸

體積流量為標準立方米（Nm3）

瞬時熱量流量（符號為E）：（測過熱蒸汽、飽和蒸汽時顯示，其他流體不顯示）四位數，準確度優于0.5%。顯示范圍：0.000~5000小數點浮動。單位：吉焦（GJ）即109焦耳/h

熱量流量累積（無代表符號）：（測過熱蒸汽、飽和蒸汽時小時，其它流體不顯示）六位數，準確度優于0.5%。顯示范圍：0.0000~999999小數點浮動。單位吉焦（GJ）

工作時間累積（代表符號為U）四位數，準確度優于0.1%

顯示范圍：0.00~9999小數點浮動。單位：小數點前為小時小數點后為分年、月、日（無代表符號）：六位數，顯示格式為年、月、日，如02年10月1日顯示為02.10.1時、分、秒（無代表符號）：六位數，顯示格式為：時、分、秒（走秒），如8點30分24秒顯示為08.30.24

警報顯示：

壓力信號超量程 顯示格式為：P………….H

溫度信號超量程 顯示格式為：C………….H

流量信號超量程 顯示格式為：F…………..H

溫度信號數據超出顯示范圍： 顯示格式為：C000F

頻率信號數據超出顯示范圍： 顯示格式為：FxxxF

壓力信號數據超出顯示范圍： 顯示格式為：P000F

累積數據超出顯示范圍： 顯示格式為：0000E

電網電壓太低警報： 顯示格式為：LLLLLL

瞬時流量超出顯示范圍： 顯示格式為：xxxxF

注：年月日、時分秒在停電時停止計時，上電后再計時，由時間差可計算出停電時間

報警時，報警顯示與參數顯示自動輪換。（xxx為隨機數）

掉電保護：時間大于一年

輸出電壓：+12VDC.50mA和24VDC.50mA（供兩線變送器電源）

儀表使用條件：

供電電源：220V±10%，50Hz

整機功耗：≤8W

環境溫度：5~45℃

相對濕度：≤85%

安裝環境：無腐蝕性氣體且非爆炸危險場所。

工作方式：連續工作。
