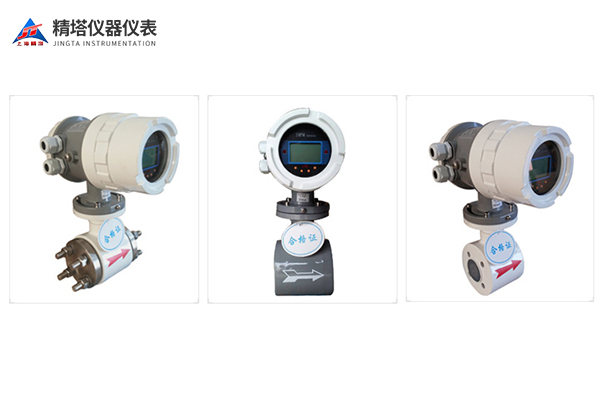

電磁流量計(Electromagnetic Flowmeters，簡稱EMF)，電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。電磁流量計是應用電磁感應原理，目前廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等領域。

電磁流量計利用法拉第電磁感應原理來測量液體流量。當導電的液體通過電磁流量計時，流體中的電流會在磁場的作用下產生一個電壓信號。根據法拉第電磁感應定律，該電壓信號與液體的流速成正比。通過測量電壓信號的大小，可以準確計算出液體的流量。

電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。

當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。

公式中：

K-與磁場分布及軸向長度有關的系數 B-磁感應強度

V-導電液體平均流速 D-電極間距(測量管內直徑)

產品特點：

1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

2、測量管內無阻礙流動部件，無壓損，直管段要求較低；

3、傳感器襯里和電極材料有多種選擇；

4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150：1；

5、轉換器可與傳感器組成一體型或分離型；

6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

9、轉換器采用表面貼裝技術(SMT)，具有自檢和自診斷功能；

10、橡膠和聚氨酯襯里傳感器為本質沉浸結構；

11、防爆型儀表可用于相應的防爆場所；

技術參數：

產品型號：JT

公稱通徑：DN15-DN3000

最高流速：15m/s

精確度：±0.2% 、±0.5%

流體電導率：≥5μs/cm

公稱壓力：0.6MPa-4MPa

環境溫度：-25--80℃

襯里材料：聚四氟乙烯、聚氨脂橡膠、氯丁橡膠、聚丙稀

電極材料：不銹鋼、哈氏合金、鈦、鉭、鉑銥合金、炭化鎢

法蘭材料：碳鋼、不銹鋼

外殼防護：IP65/IP67/IP68
