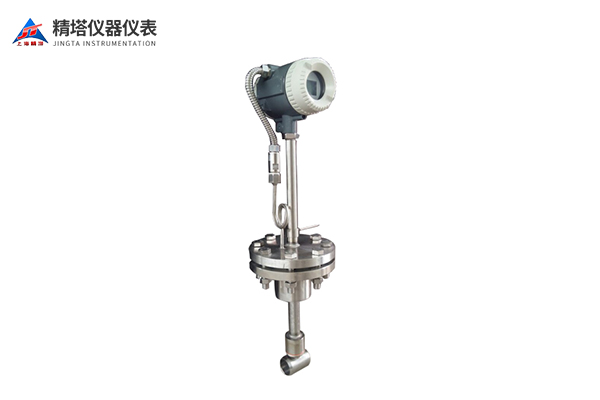

插入式溫壓補償渦街流量計是一種結合了溫度和壓力補償功能的高精度流量測量儀器，常用于工業領域?qū)α黧w流量進行精準監測和計量。這種流量計在傳統渦街流量計的基礎上增加了溫度和壓力補償裝置，能夠更好地適應復雜的工況環境，提高測量精度和穩定性。

技術原理：

插入式溫壓補償渦街流量計的工作原理基于渦街效應和溫壓補償技術。當流體通過渦街傳感器時，渦街會受到流體作用而擺動，產生頻率與流速成正比的渦旋。同時，流體的溫度和壓力會影響密度和粘度，進而對流量測量造成影響。

溫壓補償渦街流量計內置溫度和壓力傳感器，能夠?qū)崟r(shí)監測流體的溫度和壓力變化，并根據設定的補償算法對測量結果進行修正，消除溫度和壓力變化對流量測量的影響，從而提高測量的精度和穩定性。

產品特點：

• 無可動部件，長期穩定，結構簡單便于安裝和維護;

• 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

• 精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;

• 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

• 壓損小(約為孔板流量計的1/4～1/2)，屬于節能流量儀表;

• 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

• 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

• 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

• 由軟件對儀表系數非線性進行修正，提高測量精度;

• 采用EPROM對累積流量進行掉電保護，保護時間大于10年;

產品參數：

應用領域：

插入式溫壓補償渦街流量計在諸多工業領域有著廣泛的應用，主要包括但不限于以下領域：

- 化工工業：用于化工生產過程中對各種介質流量的準確計量和控制。

- 能源行業：在燃?xì)?、熱力等能源供給系統中，實現對介質流量的精確監測和控制。

- 石油天然氣：用于石油管道輸送、天然氣計量等場合，確保流體流量的精準計量。

- 水處理與供水：應用于各類水處理系統、供水管網中，為水資源管理提供重要數據支持。

插入式溫壓補償渦街流量計通過溫度和壓力的實時補償，能夠有效消除環境條件變化對流量測量的影響，確保測量結果的準確性和可靠性。其高精度、穩定性和適應性的特點使其成為工業流量測量中的重要工具，為工業生產提供了可靠的流量監測解決方案。
