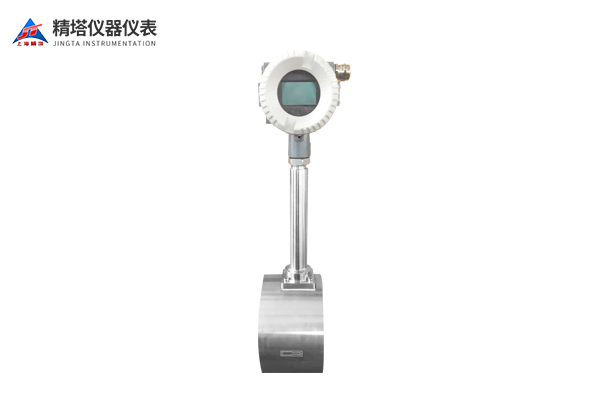

一體式夾持渦街流量計是一種流量測量?jī)x器，具有集成夾持裝置和渦街傳感器于一體的設計。這種流量計在工業領域被廣泛應用，可實現對流體流量的準確監測和計量，為工藝控制和生產管理提供重要數據支持。

技術原理：

一體式夾持渦街流量計采用了渦街效應原理進行流量測量，同時將夾持裝置與渦街傳感器融合在一起。

夾持裝置通過固定在管道上，將流體引導到渦街傳感器中，確保了流量測量的穩定性和準確性。夾持裝置通常由支架、夾持環和連接管組成，能夠適應不同管道尺寸和安裝環境。

渦街傳感器是流量計的核心部件，當流體通過渦街傳感器時，渦街會受到流體的作用而產生擺動，形成頻率與流速成正比的渦旋。傳感器會捕捉渦旋的頻率變化，并將其轉換為相應的電信號輸出。

控制系統接收并處理傳感器輸出的信號，經過計算后得出最終的流量值。一體式設計使得夾持渦街流量計安裝簡便，且整體結構緊湊，適用于不同工業場景的流量監測需求。

產品特點：

• 無可動部件，長期穩定，結構簡單便于安裝和維護;

• 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

• 精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;

• 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

• 壓損小(約為孔板流量計的1/4～1/2)，屬于節能流量?jī)x表;

• 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

• 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

• 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

• 由軟件對儀表系數非線性進行修正，提高測量精度;

• 采用EPROM對累積流量進行掉電保護，保護時間大于10年;

產品參數：

應用領域：

一體式夾持渦街流量計在多個領域得到廣泛應用，主要包括但不限于以下領域：

- 石油化工：用于石油、化工生產中對介質流量的精確計量和控制。

- 制藥行業：在制藥生產中對液體或氣體流量進行實時監測和計量。

- 水處理與供水：應用于水處理系統、供水管網中，為水資源管理提供關鍵數據支持。

- 能源行業：在燃?xì)?、熱力等能源供給系統中，實現對介質流量的準確監測和控制。

一體式夾持渦街流量計的優勢在于安裝簡便、結構緊湊，并且能夠提供準確可靠的流量數據。通過渦街傳感器的高精度測量和穩定性，確保了流量計在各種工況下的可靠性和穩定性。
