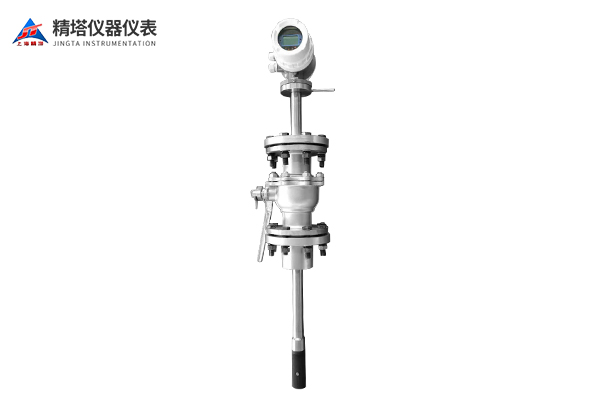

大球閥插入式電磁流量計
大球閥插入式電磁流量計利用法拉第電磁感應原理進行流量測量。當導電液體通過測量管道時，流經測量管道兩端的電磁場產生的電壓信號將隨著流速的變化而改變。通過測量這個電壓信號的變化，可以準確地計算出流體的流量。
咨詢熱線：021-5608 9855
聯系我們
在工業生產和流程控制中，準確地測量流體流量是至關重要的。大球閥插入式電磁流量計作為一種高精度、可靠性強的流量測量設備，廣泛應用于各種工業領域，如化工、石油、冶金、水處理等。
| 測量介質： | 污水、自來水、強酸強堿、泥漿、礦漿等導電液體 |
| · 量程范圍： | 0.1-15m/s |
| · 輸出信號： | 4～20mA、脈沖/頻率 |
| · 精度等級： | 0.5級、1.0級 |
| · 介質溫度： | -20～+160℃ |
| · 防爆等級： | ExdiaⅡ CT6 Gb |
| · 防護等級： | IP65，IP67，特殊訂制最高可達IP68 |
工作原理：
大球閥插入式電磁流量計利用法拉第電磁感應原理進行流量測量。當導電液體通過測量管道時，流經測量管道兩端的電磁場產生的電壓信號將隨著流速的變化而改變。通過測量這個電壓信號的變化，可以準確地計算出流體的流量。
電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。
當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。
公式中：
K-與磁場分布及軸向長度有關的系數 B-磁感應強度
V-導電液體平均流速 D-電極間距(測量管內直徑)
產品特點：
- 高精度：大球閥插入式電磁流量計采用先進的傳感器和信號處理技術，具有高精度的流量測量能力，通常精度可達到0.5%以內。
- 可靠性強：由于其簡單的結構和穩定的工作原理，大球閥插入式電磁流量計具有高度的可靠性，能夠長期穩定地運行。
- 適應性廣：大球閥插入式電磁流量計適用于各種導電液體介質，包括腐蝕性液體和高溫高壓液體，在不同的工業環境中均能正常工作。
- 易安裝維護：由于其插入式設計，大球閥插入式電磁流量計安裝方便，不需要停機安裝，同時維護簡單，降低了維護成本和人工成本。
技術參數：
| 執行標準公稱通經（mm）（特殊規格可定制） | 電磁流量計（JB/T9248-2015） |
| 管道式四氟襯里：DN15-DN2000 | |
| 管道式橡膠襯里：DN65-DN3000 | |
| 管道式F46襯里：DN4-DN600 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.2% |
| 精度等級 | 0.5級，1.0級 |
| 襯里耐溫 | 常規橡膠襯里：-20～+60℃ |
| 高溫硅氟襯里：-20～+150℃ | |
| 聚四氟乙烯襯里：-20～+120℃ | |
| F46/PFA襯里：-20～+180℃ | |
| 額定工作壓力（高壓可定制） | DN6～DN50≤4.0MPa |
| DN65～DN300≤1.6MPa | |
| DN350～DN1000≤1.0MPa | |
| DN1200～DN3000≤0.6MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | ≥20μs/cm |
| 信號輸出 | 4～20mA，脈沖/頻率 |
| 通訊輸出 | RS485-MODBUS、RS232、Hart、Profibus，GPRS |
| 供電電源 | 220VAC或24VDC |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式（其他可特定） | 流量計與配管之間采用法蘭連接 |
| 防護等級 | IP65，IP67，特殊訂制最高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于15W |
應用場景：
- 化工工業：用于測量各種化工流程中的液體流量，如酸堿溶液、化學品等。
- 石油工業：適用于原油、石油制品的輸送管道，可以實現對油品流量的準確監測和控制。
- 水處理行業：用于水廠、污水處理廠等場景中的水流量測量和監控，保障水資源的合理利用。
- 冶金行業：用于鐵水、煉鋼過程中的液態金屬流量監測，確保生產過程的穩定和安全。
